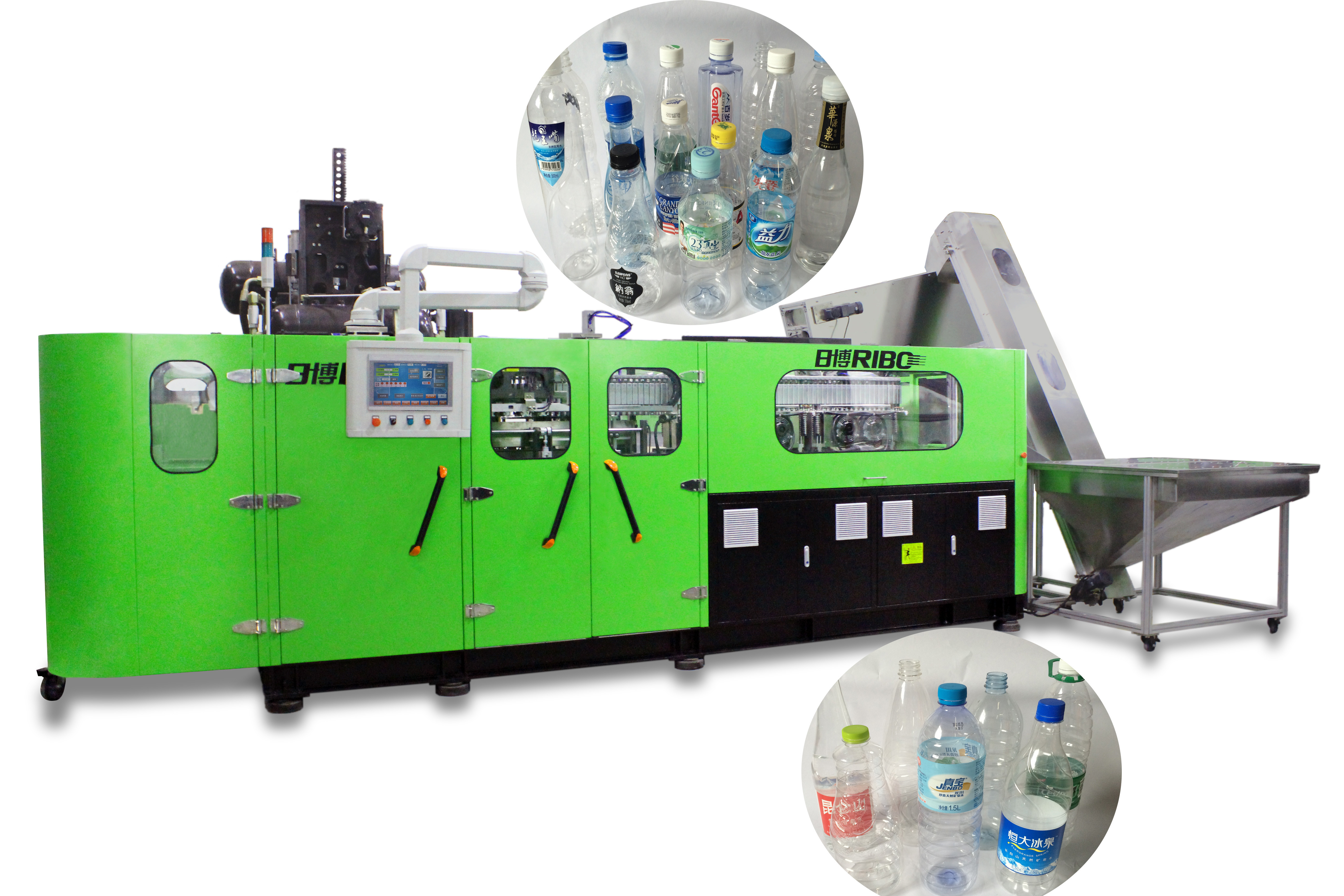

6 controllo dello SpA della macchina 15000BPH~9000BPH di soffiatura di allungamento dell'animale domestico della cavità

Macchina dello stampaggio mediante soffiatura di allungamento per la bottiglia della bevanda a base di latte/la bottiglia olio da tavola





Introduzione della macchina di serie della R



I. Summary


La macchina elettrica piena lineare dello stampaggio mediante soffiatura della bottiglia dell'ANIMALE DOMESTICO di serie della R è un ventilatore automatico ad alta velocità dell'ANIMALE DOMESTICO progettato e sviluppato



con la tecnologia di salto della bottiglia più avanzata attualmente, i vantaggi di cui possono essere descritti come veloci, stabile,



cassaforte scopo ed ambientale semplice e generale. È pricipalmente applicabile in contenitori dell'ANIMALE DOMESTICO dello stampaggio mediante soffiatura per l'acqua, bevanda,



succo, ecc. La macchina rende abbondantemente con alta efficienza. La capacità di ogni cavità è stata aumentata a



2750~2000bph quando la dimensione della bottiglia è uguale a o di meno che 0.55L rispettivamente, che può incontrare il cliente di qualità superiore



requisiti. Fornito del sistema di carico automatico del semilavorato, la macchina funziona completamente automaticamente con la prestazione costante



ed alta velocità, senza interferenza di qualsiasi operatore durante gli interi processi. Di conseguenza, la probabilità di contaminazione può essere



riduttore manifesto, che assicura la qualità dei prodotti.


II. sviluppo tecnologico


Applicazione di servo sistema dello SpA:


Sistema adottato del regolatore di moto di Omron (tipo del modulo di integrazione), facendo uso del sistema del PTO (servo modulo di posizionamento) per alto-



la velocità che posiziona, sensori di prossimità cerca la posizione orbitale dell'obiettivo, inviante i segnali ad alta velocità al servo sistema.



la posizione della pista è individuata online dal codificatore rotatorio di alta precisione incorporato il servomotore, rispedente le informazioni



al sistema di controllo, per concludere, il posizionamento ad alta velocità è effettuato posizionando il modulo.


Applicazione del servomotore


Il meccanismo del movimento della muffa: Ha adottato il servomotore per collegare la trasmissione, sistema di trasmissione sincrono è



adottato per compiere ricambiare su e giù moto dei due meccanismi della cerniera da entrambi i lati della muffa ha trasportato da due



coni retinici del legame rispettivamente. In questo modo, la muffa due che tiene i piatti nel movimento medio in modo opposto o a vicenda, che è



conosciuto generalmente come l'apertura e chiusura della muffa. La ruota di trasporto guidata dal servomotore fa i giri in senso orario



continuamente, riducendo l'impatto di potere e l'uso, fa la muffa che preme uniformemente più. Ogni giro conduce alla a



ciclo completo della muffa che tiene il movimento dei piatti------aperto e vicino. Inoltre la chiusura della muffa sovralimentata aria ad alta pressione



il meccanismo si applica che lucida l'impatto fra i piatti della muffa e efficacemente protegge le muffe. Inoltre, aiuta a



riduca la visibilità di separazione delle linee sulle bottiglie finite. Il servo meccanismo con comando a motore del movimento della muffa è progettato e



creato sopra analisi di simulazione d'organizzazione rigida, che assicura che le serie dei moti della muffa siano semplici, accurato,



coerente e veloce, rendendo a tempo di ciclo 0.2~0.4 secondi.


Il semilavorato che si alimenta e preformare il meccanismo di trasferimento dei supporti del riscaldamento: La ruota dentata a stella del semilavorato ed il semilavorato d'alimentazione



il meccanismo di riscaldamento di trasferimento dei supporti è determinato dal tipo sincrono punto del legame della cinghia del servomotore dell'azionamento. Per il semilavorato rotatorio



il sistema di riscaldamento, i supporti di riscaldamento del semilavorato è controllato dal motore variabile di frequenza, semilavorati (il collo del semilavorato è verso l'alto) è



un riscaldamento rotatorio da 360 gradi ininterrotto, passo del riscaldamento del semilavorato di 48mm, più semilavorati è riscaldato ininterrotto all'interno del



la stessa distanza, che migliora l'efficienza ed il risparmio energetico superiore a 40%. Lo stesso servomotore è utilizzato a contemporaneamente



funzioni su una pista dello scorrevole per la rotazione del posizionamento ad alta velocità fare un passo per semplificare la struttura, che fa la pista fare un passo



veloce e stabile, accorci il tempo di ciclo di produzione e notevolmente migliori l'efficienza di produzione.


Esegua dopo il meccanismo incidenza regolabile riscaldata/: Questo mechanisam è adottato il servomotore per collegare la vite



direttamente, la vite gira intorno, il passo è stata cambiata da 48mm a 108mm direttamente, struttura è stata cambiata per assicurarsi su



la velocità ed accurati realizzano il trattamento fra il meccanismo due.


Sistema di trasferimento del semilavorato con le pinze di presa ed il meccanismo dell'fuori alimentazione della bottiglia: Semilavorati riscaldati che consegnano nel processo di soffiatura in forma e



l'fuori alimentazione finita delle bottiglie guidata dallo stesso servomotore & dalla cinghia sincrona, per assicurare l'ad alta velocità ed accurato per



questi due moti.


Il meccanismo d'allungamento (giù l'allungamento): i coni retinici d'allungamento sono guidati tutto d'un tratto da un servomotore, che assicura



la sincronia del moto dei coni retinici e lo rende più facile fare l'adeguamento prima di produzione. (Dopo lo scambio del colpo



la muffa, lo rende molto più facile regolare l'altezza di allungamento dei coni retinici, appena deve introdurre i dati sul touch screen, invece di



fare l'adeguamento dal manuale.)

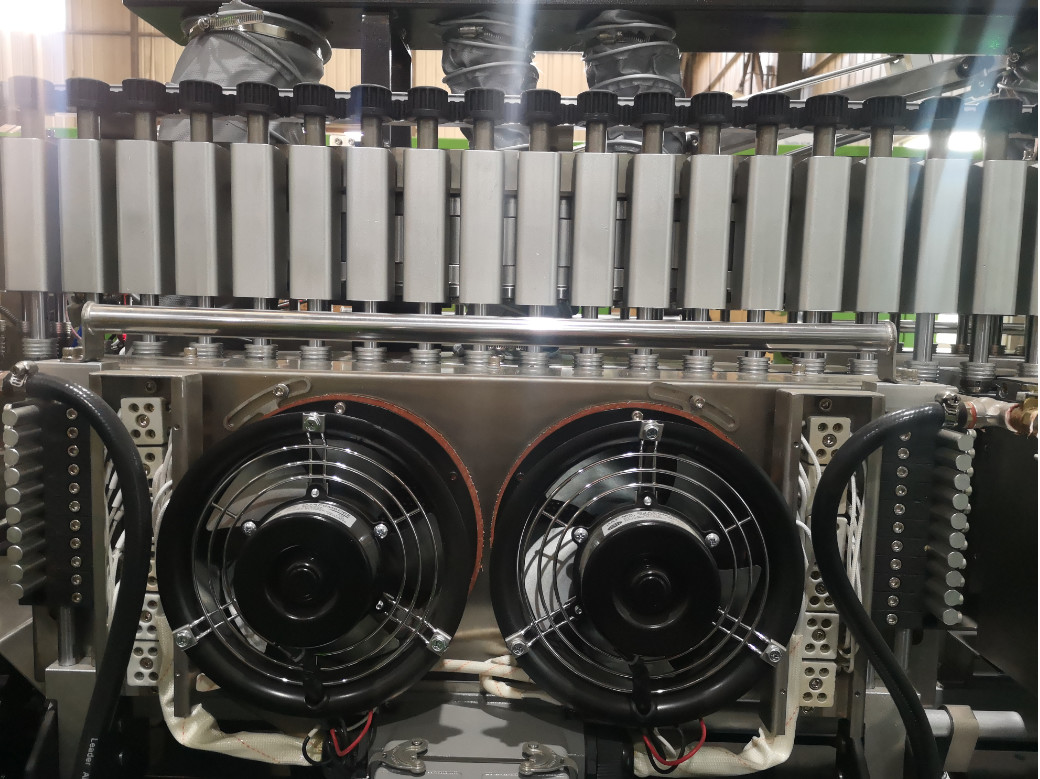

Applicazione del sistema di riscaldamento termostatico


Il sistema di controllo modularizzato è utilizzato nel forno termostatico del riscaldamento dello spazio in bianco della boccetta, cui utilizzi le lampade infrarosse ed il riflettore per



semilavorato di riscaldamento. Dopo la fissazione del valore della temperatura, l'attrezzatura può regolare automaticamente la tensione in uscita secondo



tasso senza essere colpitoe tramite la fluttuazione di tensione ed il mutamento di temperatura ambientale. Allo stesso tempo, inoltre è raffreddata vicino



aria di circolazione controllata dal convertitore di frequenza, che può efficacemente garantire la temperatura e la costante di riscaldamento interne



la temperatura dei forni di riscaldamento e fare la superficie di ogni semilavorato e della sua temperatura interna ha riscaldato uniformemente.



Inoltre, la bottiglia gira 360 gradi nei forni di riscaldamento, di modo che ogni lato del semilavorato può essere riscaldato uniformemente, che



migliora il rendimento della bottiglia saltata e la gamma dell'adattabilità dei semilavorati a pareti spesse.


L'utilizzazione del regolatore di tensione a circuito chiuso pieno nel sistema di riscaldamento del semilavorato:


La temperatura dei forni di riscaldamento è controllata dal regolatore di tensione a circuito chiuso pieno (con risposte) che



sviluppato indipendente dalla società di RiBo. Il regolatore individua e regola la tensione in uscita (valore stabilito) all'esame



una frequenza di 100 volte al secondo, in modo da raggiungere uniformemente l'effetto dell'uscita di tensione e risolvere il problema di instabile



l'effetto termico ha causato dalla fluttuazione del calore dell'elemento riscaldante (lampade) dovuto la fluttuazione di tensione dell'alimentazione elettrica. In



l'aggiunta, il sistema di controllo a circuito chiuso interagisce e coopera con il controllo della temperatura costante dei forni originali del riscaldamento



sistema, notevolmente migliorante la fluttuazione di temperatura di riscaldamento causata tramite il mutamento di temperatura ambientale. Dall'applicazione di



la tecnologia di cui sopra nella macchina di salto della bottiglia, l'uniformità di riscaldamento e la stabilità di ogni semilavorato tendono ad essere completamente



coerente, che infine assicura la stabilità e l'uniformità dell'effetto di salto della bottiglia di ogni cavità. Questa unità a circuito chiuso ha



più ulteriormente ha migliorato la prestazione globale dell'attrezzatura di salto della bottiglia.


La macchina è fornita della rilevazione della temperatura del semilavorato all'estremità di ultimo forno di riscaldamento, se la temperatura del semilavorato



non raggiunge la temperatura di salto, i semilavorati che entrano in processo di soffiatura in forma ma nessun salto, conservante l'aria.


III. prestazione e vantaggi


l'interfaccia uomo-macchina dei.The è facile da operare. Tutto è automatizzato, compreso adeguamento della temperatura ed il semilavorato



distribuzione.


ii. Il pannello mobile indipendente dell'operazione, rende l'operazione più conveniente e flessibile.


III. Preformi decodificare, il caricamento, bottiglia che tratta ed ordinanti sono tutti azionati automaticamente dal manipolatore di acciaio inossidabile



senza una seconda contaminazione.


dispositivo di venipunzione. Nella fase del sistema d'alimentazione del semilavorato automatico dell'embrione, ogni canale del semilavorato ha rilevazione fotoelettrica,



controlli l'azione del motore superiore ed il cilindro di separazione, assicura la distribuzione uniforme del semilavorato in ogni embrione



incanali ed abbia la funzione di allarme della scarsità materiale.


v. Il sistema a acqua di refrigerazione di circolazione come pure il fan con il convertitore controllato possono proteggere il collo della bottiglia da



deformazione quando il semilavorato sta riscaldando.


vi. Il radiatore omotermale adotta la riflessione automatica ed il ciclo chiuso che regola il sistema che hanno il potere ha fornito costantemente



nella proporzione, non colpita dalla fluttuazione di tensione. La catena di trasporto è bruscamente lanciata e paratactic, a cui aiuta



realizzi il riscaldamento ed il basso consumo energetico lenti. Di conseguenza, il semilavorato può essere riscaldato uniformemente e facile soffiare.


vii. L'installazione posizionata delle muffe permette di cambiare facilmente le muffe in un'ora, l'operatore soltanto ha bisogno di a



il supporto sulla terra può finire questo lavoro, nessuna necessità di stare sulla struttura della macchina, la sicurezza per la persona è molto più alto.


viii. Tutte le parti critiche che usiamo per le macchine, quali le componenti elettriche e pneumatiche, servomotore, ecc, sono famose



parti bollate importate dal Giappone, da U.S.A. e da Europa, che assicura la stabilità e la lunga vita delle nostre attrezzature.


IX. La valvola di salto ad alta pressione è fornita di dispositivo di conversione in pressione dell'aria bassa, che può assicurare il normale



conversione senza pressione dell'aria bassa. La macchina è fornita di dispositivo ad alta pressione di recupero dell'aria, nel corso della bottiglia



la produzione di salto, l'aria ad alta pressione può essere recoveried ed usata per il pre-colpo dei cilindri.


IV. manutenzione facile


Il servo sistema del regolatore di Omron (regolatore di moto, modulari) è collegato con la macchina via la comunicazione particolare



cavi. L'utente può dirigere tutte le azioni della macchina attraverso il regolatore di moto. Una volta che la macchina ha un errore,



l'interfaccia uomo-macchina fornirà i segnali d'allarme ed il rapporto di diagnosi dei guasti all'operatore, l'operatore può rapidamente trovare



causa dell'errore ed effettuare un analisi guasti di appena possibile attraverso l'esposizione dell'errore.


Il ★ se la bottiglia è bloccata/pieno nel trasportatore dell'aria, la funzione dei semilavorati d'alimentazione di arresto automatico può essere messo nel programma



con rilevazione fotoelettrica.


★ se la macchina dopo il salto delle fermate della macchina che lavorano per troppo tempo il tempo, la lampada di riscaldamento può essere messa con la funzione di



automaticamente riducendo temperatura, consumo di elettricità di risparmio ed evitare l'eccessiva temperatura nel sedile di riscaldamento.



(La regolazione di temperatura è messa in touch screen)


V. Safety


Le parti ricambiare della macchina di salto della bottiglia sono fornite dei dispositivi di protezione e dei segnali di pericolo.


i. La sicurezza degli operatori


La macchina è completamente inclusa con la porta affidabile perfetta della sicurezza ed inoltre è fornita di piatto antiscorrimento di alluminio sul principale



superficie, che può assicurare la sicurezza degli operatori al più grande grado.


ii. La sicurezza della macchina


La tecnica di rilevazione dei punti multipli è adottata per assicurare il funzionamento sicuro del sistema di posizionamento, del sistema di bloccaggio e del sistema d'allungamento al più grande grado.





Parametro tecnico della macchina

Oggetti		Unità	Modello
			RiBo-6CR1.5L
Spec. del modanatura.	Passo del semilavorato	millimetro	105
	Passo del riscaldamento del semilavorato	millimetro	38
	No.of Cav.	cav.	6
Spec. del contenitore.	Volume di Max.Container	L	1,5
	Gamma del diametro di collo	millimetro	18~30
	Diametro di Max.Containr	millimetro	97
	Altezza di Max.Containr	millimetro	325
uscita teorica del ※ del ※		bph	15000~9000
Spec. di potere.	Potere stimato	Chilowatt	123
	Consumo di energia	Chilowatt	40~56
Spec. del compressore.	Pressione di soffiatura	Mpa	2.5~3.2
	Consumo dell'aria	m3/min	6~8
Spec. principale della macchina.	Dimensione	millimetro	6843x3312x3250
	Peso	Chilogrammo	7500
Nota * dovuto la specificazione di sviluppo tecnica continua sia migliorato senza preavviso.
le progettazioni *Special corrispondono ai bisogni dei clienti.
