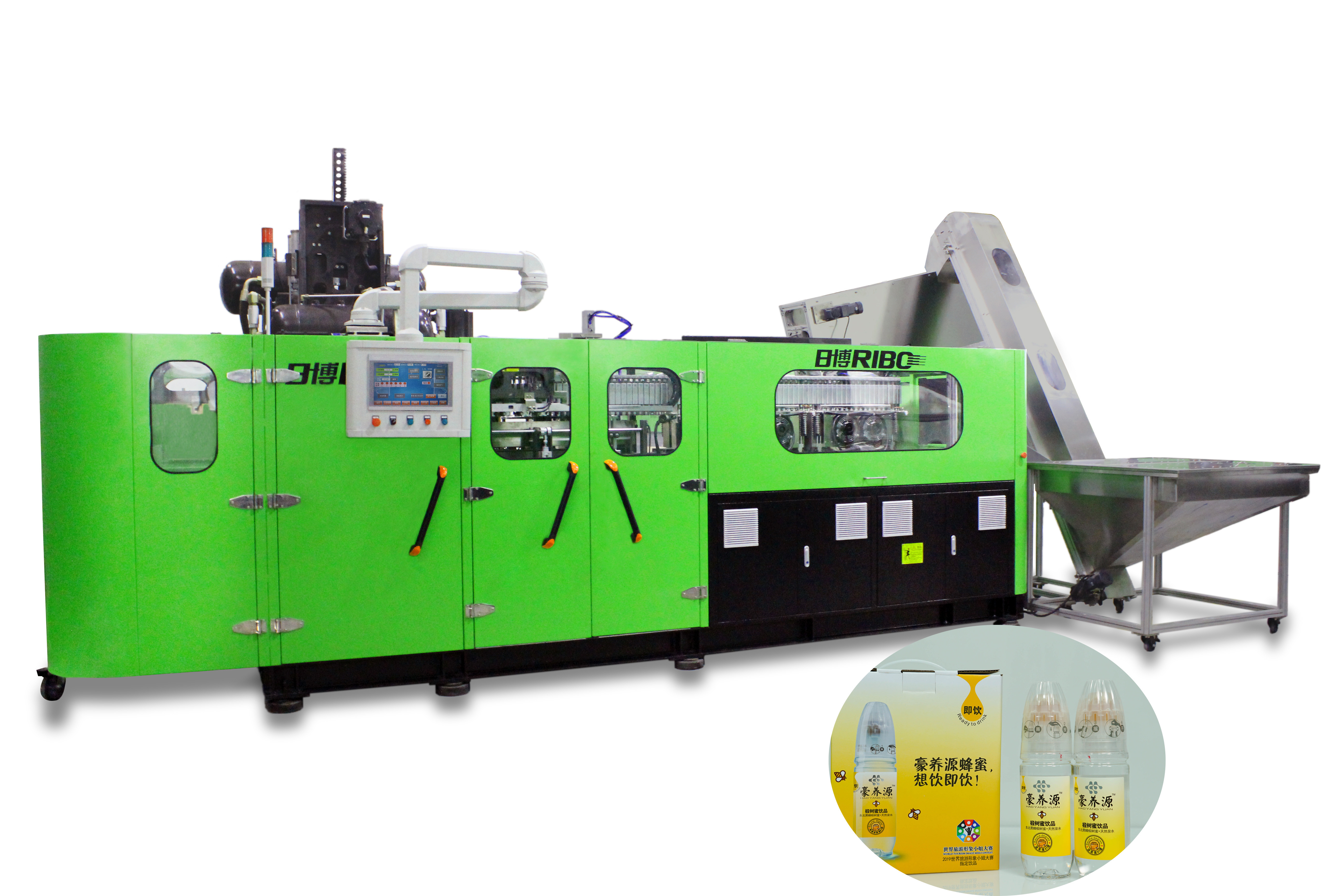

8 cavità allungano la macchina dello stampaggio mediante soffiatura

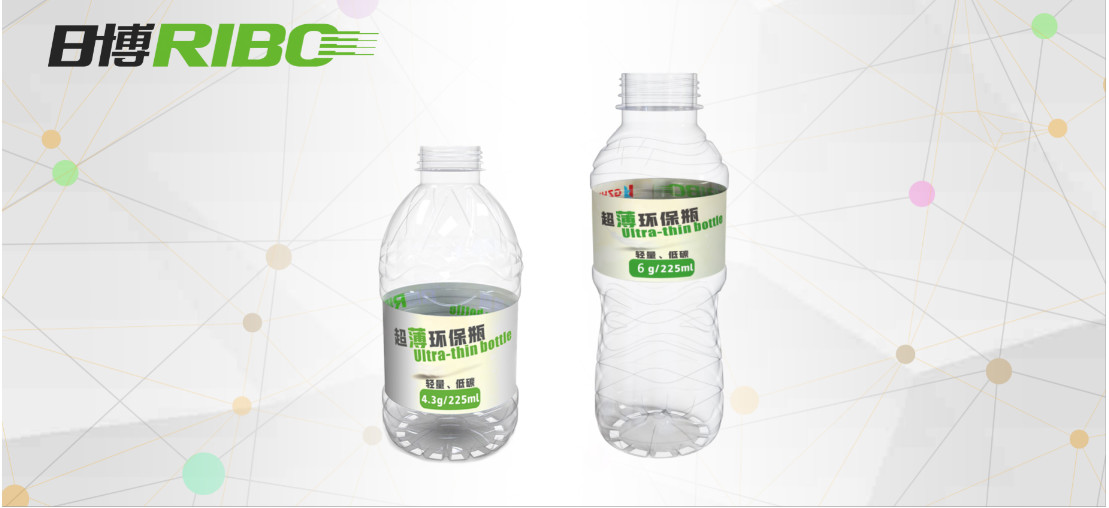

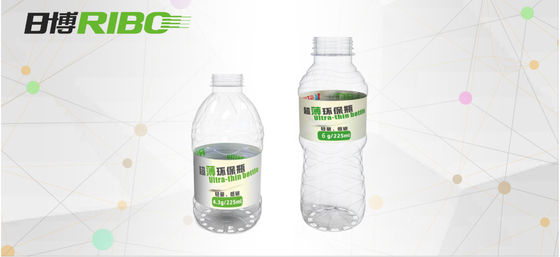

Macchina dello stampaggio mediante soffiatura della distesa della bottiglia di acqua/bottiglia leggere dell'ANIMALE DOMESTICO che fa macchina

Sviluppo tecnologico

Applicazione di servo sistema dello SpA

Il sistema adottato del regolatore di moto di Omron (tipo del modulo di integrazione), facendo uso del sistema del PTO (servo modulo di posizionamento) per il posizionamento ad alta velocità, sensori di prossimità cerca la posizione orbitale dell'obiettivo, inviante i segnali ad alta velocità al servo sistema. La posizione della pista è individuata online dal codificatore rotatorio di alta precisione incorporato il servomotore, rispedente ad informazioni al sistema di controllo, per concludere, il posizionamento ad alta velocità è effettuata posizionando il modulo.

Applicazione del servomotore

Il meccanismo del movimento della muffa: Ha adottato il servomotore per collegare la trasmissione, sistema di trasmissione sincrono è adottato per compiere ricambiare su e giù moto dei due meccanismi della cerniera da entrambi i lati della muffa trasportata da due coni retinici del legame rispettivamente. In questo modo, la muffa due che tiene i piatti nel movimento medio in modo opposto o a vicenda, che è conosciuto generalmente come l'apertura e chiusura della muffa. La ruota di trasporto guidata dal servomotore fa continuamente i giri in senso orario, riducendo l'impatto di potere e l'uso, fa la muffa che preme uniformemente più. Ogni giro conduce ad un ciclo completo della muffa che tiene il movimento dei piatti------aperto e vicino. Inoltre il meccanismo di bloccaggio sovralimentato aria ad alta pressione della muffa si applica che lucida l'impatto fra i piatti della muffa e efficacemente protegge le muffe. Inoltre, contribuisce a ridurre la visibilità di separazione delle linee sulle bottiglie finite. Il servo meccanismo con comando a motore del movimento della muffa è progettato e creato sopra l'analisi di simulazione d'organizzazione rigida, che assicura che le serie dei moti della muffa siano semplici, accurate, coerenti e veloci, rendente a tempo di ciclo 0.2~0.4 secondi.

Il semilavorato che si alimenta e preformare il meccanismo di trasferimento dei supporti del riscaldamento:

I supporti d'alimentazione del riscaldamento della ruota dentata a stella e del semilavorato del semilavorato meccanismo di trasferimento sono guidati dal tipo sincrono punto del legame della cinghia del servomotore dell'azionamento. Per il sistema di riscaldamento rotatorio del semilavorato, i supporti di riscaldamento del semilavorato è controllato dal motore variabile di frequenza, i semilavorati (il collo del semilavorato è verso l'alto) sono ininterrotto un riscaldamento rotatorio da 360 gradi, passo del riscaldamento del semilavorato di 48mm, più semilavorati ininterrotto sono riscaldati all'interno della stessa distanza, che migliora l'efficienza ed il risparmio energetico superiore a 40%. Lo stesso servomotore è utilizzato per funzionare contemporaneamente su una pista dello scorrevole per la rotazione del posizionamento ad alta velocità fare un passo per semplificare la struttura, che rende la pista fare un passo veloce e stabile, accorcia il tempo di ciclo di produzione e notevolmente per migliorare l'efficienza di produzione.

Esegua dopo il meccanismo incidenza regolabile riscaldata/

Questo mechanisam è adottato il servomotore per collegare direttamente la vite, la vite gira intorno, il passo è stato cambiato direttamente da 48mm a 108mm, la struttura è stata cambiata per assicurare che ad alta velocità ed accurato realizzi il trattamento fra il meccanismo due.

Sistema di trasferimento del semilavorato con le pinze di presa ed il meccanismo dell'fuori alimentazione della bottiglia

Semilavorati riscaldati che consegnano nel processo di soffiatura in forma e nell'fuori alimentazione finita delle bottiglie guidati dallo stesso servomotore & dalla cinghia sincrona, per assicurare l'ad alta velocità ed accurato per questi due moti.

Il meccanismo d'allungamento (giù l'allungamento): i coni retinici d'allungamento sono guidati tutto d'un tratto da un servomotore, che assicura la sincronia del moto dei coni retinici e la rende più facile fare l'adeguamento prima di produzione. (Dopo lo scambio del processo di soffiatura in forma, lo rende molto più facile regolare l'altezza di allungamento dei coni retinici, appena devono introdurre i dati sul touch screen, invece di fare l'adeguamento dal manuale.)

Applicazione del sistema di riscaldamento termostatico

Il sistema di controllo modularizzato è utilizzato nel forno termostatico del riscaldamento dello spazio in bianco della boccetta, che utilizzano le lampade infrarosse ed il riflettore per il semilavorato di riscaldamento. Dopo la fissazione del valore della temperatura, l'attrezzatura può regolare automaticamente la tensione in uscita secondo il tasso senza essere colpitoe tramite la fluttuazione di tensione ed il mutamento di temperatura ambientale. Allo stesso tempo, inoltre è raffreddata facendo circolare l'aria controllata dal convertitore di frequenza, che può efficacemente garantire la temperatura di riscaldamento interna e la temperatura costante dei forni di riscaldamento e fare la superficie di ogni semilavorato e la sua temperatura interna ha riscaldato uniformemente. Inoltre, la bottiglia gira 360 gradi nei forni di riscaldamento, di modo che ogni lato del semilavorato può essere riscaldato uniformemente, che migliora il rendimento della bottiglia saltata e la gamma dell'adattabilità dei semilavorati a pareti spesse.

L'utilizzazione del regolatore di tensione a circuito chiuso pieno nel sistema di riscaldamento del semilavorato

La temperatura dei forni di riscaldamento è controllata dal regolatore di tensione a circuito chiuso pieno (con risposte) che si è sviluppato indipendente dalla società di RiBo. Il regolatore individua e regola la tensione in uscita (valore di insieme) al tasso di campionatura di 100 volte al secondo, in modo da raggiungere uniformemente l'effetto dell'uscita di tensione e risolvere il problema di effetto termico instabile causato dalla fluttuazione del calore dell'elemento riscaldante (lampade) dovuto la fluttuazione di tensione dell'alimentazione elettrica. Inoltre, il sistema di controllo a circuito chiuso interagisce e coopera con il sistema costante del controllo della temperatura dei forni originali del riscaldamento, notevolmente migliorante la fluttuazione di temperatura di riscaldamento causata tramite il mutamento di temperatura ambientale. Dall'applicazione della tecnologia di cui sopra nella macchina di salto della bottiglia, l'uniformità e la stabilità di riscaldamento di ogni semilavorato tendono ad essere completamente coerenti, che infine assicura la stabilità e l'uniformità dell'effetto di salto della bottiglia di ogni cavità. Questa unità a circuito chiuso più ulteriormente ha migliorato la prestazione globale dell'attrezzatura di salto della bottiglia.

La macchina è fornita della rilevazione della temperatura del semilavorato all'estremità di ultimo forno di riscaldamento, se la temperatura del semilavorato non raggiunge la temperatura di salto, i semilavorati che entrano in processo di soffiatura in forma ma nessun salto, conservante l'aria.

Prestazione e vantaggi

l'interfaccia uomo-macchina dei.The è facile da operare. Tutto è automatizzato, compreso adeguamento della temperatura e distribuzione del semilavorato.

ii. Il pannello mobile indipendente dell'operazione, rende l'operazione più conveniente e flessibile.

III. Preformi decodificare, il caricamento, bottiglia che tratta ed ordinanti sono tutti azionati automaticamente dal manipolatore di acciaio inossidabile senza una seconda contaminazione.

dispositivo di venipunzione. Nella fase del sistema d'alimentazione del semilavorato automatico dell'embrione, ogni canale del semilavorato ha rilevazione fotoelettrica, controlla l'azione del motore superiore e del cilindro di separazione, assicura la distribuzione uniforme del semilavorato in ogni canale dell'embrione ed ha la funzione di allarme della scarsità materiale.

v. Il sistema a acqua di refrigerazione di circolazione come pure il fan con il convertitore controllato possono proteggere il collo della bottiglia da deformazione quando il semilavorato sta riscaldando.

vi. Il radiatore omotermale adotta la riflessione automatica ed il ciclo chiuso che regolano il sistema che hanno il potere assicurato costantemente nella proporzione, non colpito dalla fluttuazione di tensione. La catena di trasporto è bruscamente lanciata e paratactic, che contribuisce a realizzare il riscaldamento ed il basso consumo energetico lenti. Di conseguenza, il semilavorato può essere riscaldato uniformemente e facile soffiare.

vii. L'installazione posizionata delle muffe permette di cambiare facilmente le muffe in un'ora, l'operatore soltanto deve stare sulla terra può finire questo lavoro, nessuna necessità di stare sulla struttura della macchina, la sicurezza per la persona è molto più alta.

viii. Tutte le parti critiche che usiamo per le macchine, quali le componenti elettriche e pneumatiche, servomotore, ecc, sono parti bollate famose importate dal Giappone, da U.S.A. e da Europa, che assicura la stabilità e la lunga vita delle nostre attrezzature.

IX. La valvola di salto ad alta pressione è fornita di dispositivo di conversione in pressione dell'aria bassa, che può assicurare la conversione normale senza pressione dell'aria bassa. La macchina è fornita di dispositivo ad alta pressione di recupero dell'aria, nel corso di produzione di salto della bottiglia, l'aria ad alta pressione può essere recoveried ed usata per il pre-colpo dei cilindri.

Manutenzione facile

Il servo sistema del regolatore di Omron (regolatore di moto, modulari) è collegato con la macchina via i cavi di comunicazione particolari. L'utente può dirigere tutte le azioni della macchina attraverso il regolatore di moto. Una volta che la macchina ha un errore, l'interfaccia uomo-macchina fornirà i segnali d'allarme ed il rapporto di diagnosi dei guasti all'operatore, l'operatore può trovare rapidamente la causa dell'errore ed effettuare un analisi guasti di appena possibile attraverso l'esposizione dell'errore.

Il ★ se la bottiglia è bloccata/pieno nel trasportatore dell'aria, la funzione dei semilavorati d'alimentazione di arresto automatico può essere messo nel programma con rilevazione fotoelettrica.

★ se la macchina dopo il salto delle fermate della macchina che lavorano per troppo tempo il tempo, la lampada di riscaldamento può essere messa con la funzione automaticamente di riduzione della temperatura, consumo di elettricità di risparmio ed evitare l'eccessiva temperatura nel sedile di riscaldamento. (La regolazione di temperatura è messa in touch screen)

Sicurezza

Le parti ricambiare della macchina di salto della bottiglia sono fornite dei dispositivi di protezione e dei segnali di pericolo.

i. La sicurezza degli operatori

La macchina è completamente inclusa con la porta affidabile perfetta della sicurezza ed inoltre è fornita di piatto antiscorrimento di alluminio sulla superficie principale, che può assicurare la sicurezza degli operatori al più grande grado.

ii. La sicurezza della macchina

La tecnica di rilevazione dei punti multipli è adottata per assicurare il funzionamento sicuro del sistema di posizionamento, del sistema di bloccaggio e del sistema d'allungamento al più grande grado.

Parametro tecnico della macchina
