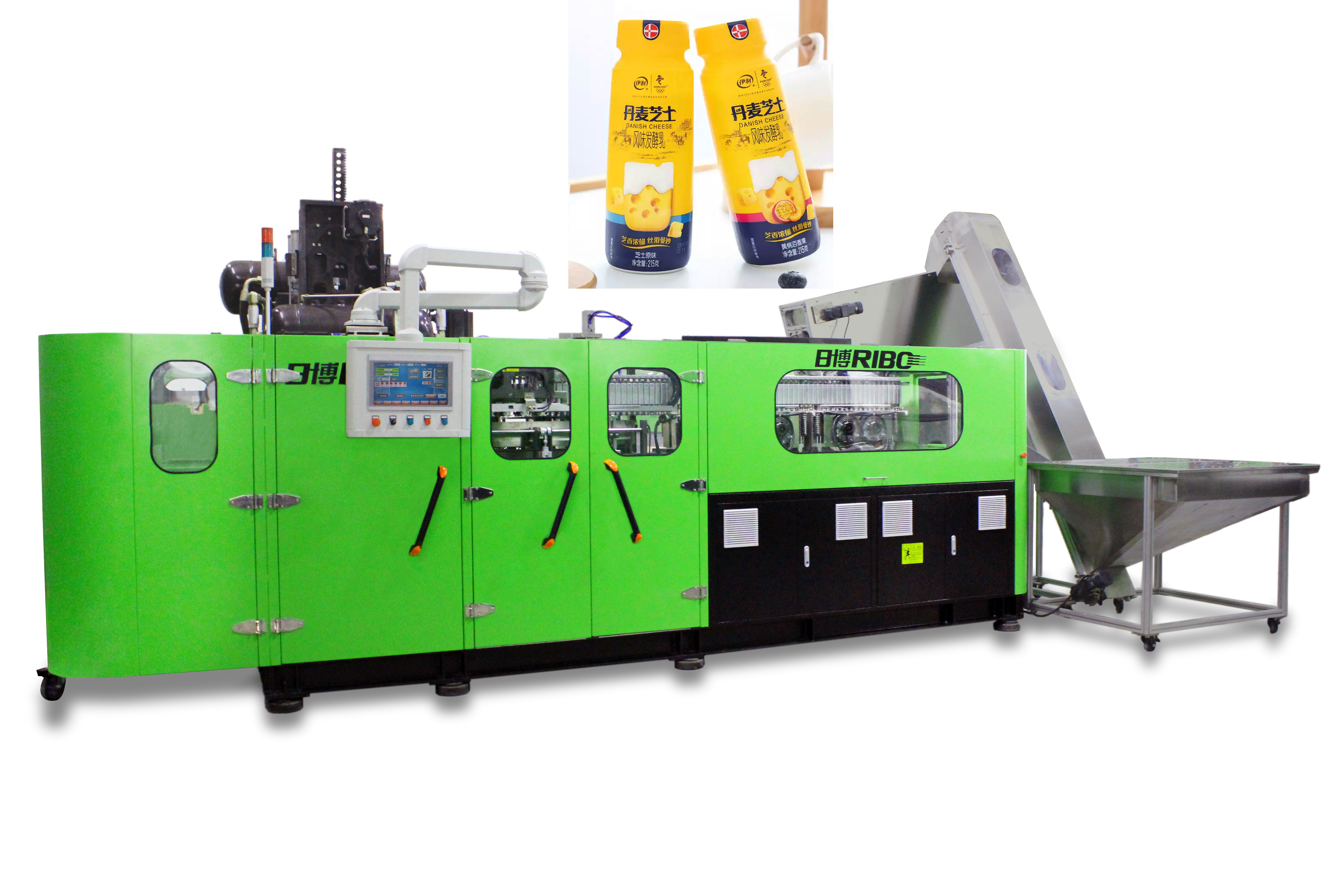

Macchina di plastica automatica 14000bph-8800bph dello stampaggio mediante soffiatura di alta efficienza per le bevande di energia



Introduzione della macchina di serie della R



I. Summary



La macchina elettrica piena lineare dello stampaggio mediante soffiatura della bottiglia dell'ANIMALE DOMESTICO di serie della R è un ventilatore automatico ad alta velocità dell'ANIMALE DOMESTICO progettato e sviluppato



con la tecnologia di salto della bottiglia più avanzata attualmente, i vantaggi di cui possono essere descritti come veloci, stabile,



cassaforte scopo ed ambientale semplice e generale. È pricipalmente applicabile in contenitori dell'ANIMALE DOMESTICO dello stampaggio mediante soffiatura per l'acqua, bevanda,



succo, ecc. La macchina rende abbondantemente con alta efficienza. La capacità di ogni cavità è stata aumentata a 2600bph quando



la dimensione della bottiglia è uguale a o più di meno della bottiglia 600ml rispettivamente, che può soddisfare le richieste di qualità superiore del cliente.



Fornito del sistema automatico di caricamento del semilavorato, la macchina funziona completamente automaticamente con la prestazione costante e l'alta velocità,



senza interferenza di qualsiasi operatore durante gli interi processi. Di conseguenza, la probabilità di contaminazione può essere ridotta



manifesto, che assicura la qualità dei prodotti.



II. prestazione e caratteristiche della macchina



Applicazione di servo sistema dello SpA:



Sistema adottato del regolatore di moto di Omron (tipo del modulo di integrazione), facendo uso del sistema del PTO (servo modulo di posizionamento) per alto-



la velocità che posiziona, sensori di prossimità cerca la posizione orbitale dell'obiettivo, inviante i segnali ad alta velocità al servo sistema.



la posizione della pista è individuata online dal codificatore rotatorio di alta precisione che incorporato il servomotore, rispedente



le informazioni al sistema di controllo, per concludere, posizionamento ad alta velocità sono fatte posizionando il modulo.



Applicazione del servomotore



Il meccanismo del movimento della muffa: Ha adottato il servomotore per collegare la trasmissione, sistema di trasmissione sincrono è



adottato per compiere ricambiare su e giù moto dei due meccanismi della cerniera da entrambi i lati della muffa ha trasportato da due



coni retinici del legame rispettivamente. In questo modo, la muffa due che tiene i piatti nel movimento medio in modo opposto o a vicenda, che è



conosciuto generalmente come l'apertura e chiusura della muffa. La ruota di trasporto guidata dal servomotore fa i giri in senso orario



continuamente, riducendo l'impatto di potere e l'uso, fa la muffa che preme uniformemente più. Ogni giro conduce alla a



ciclo completo della muffa che tiene il movimento dei piatti------aperto e vicino. Inoltre la chiusura della muffa sovralimentata aria ad alta pressione



il meccanismo si applica che lucida l'impatto fra i piatti della muffa e efficacemente protegge le muffe. Inoltre, aiuta a



riduca la visibilità di separazione delle linee sulle bottiglie finite. Il servo meccanismo con comando a motore del movimento della muffa è progettato e



creato sopra analisi di simulazione d'organizzazione rigida, che assicura che le serie dei moti della muffa siano semplici, accurato,



coerente e veloce, rendendo a tempo di ciclo 0.2~0.4 secondi.



i pc ★8 delle rotaie di guida superhard della lega sono selezionati per portare i due piatti mobili della muffa (l'altra macchina di salto lineare



produttori in domestico tutti i pc di uso 4). Il peso dei piatti mobili della muffa è diviso alle due rotaie ad una dimensione,



lo sforzo è metà dell'altra macchina di progettazione da altri produttori. Inoltre, le due guide sono fissate l'un l'altro, facenti



loro più resistenti durare e più accurato nel posizionamento. Pesa del piatto mobile della muffa è circa 350kg, ma in



l'assenza di forze esterne, il modello commovente può essere spinta da un singolo dito (l'attrezzatura si muove più efficientemente). In



l'aggiunta, il servomotore e la trasmissione si muovono sempre nella stessa direzione nel corso dell'apertura e della chiusura (altra



i produttori in domestico, la loro macchina è adottato la rotazione di andata ed inversa 180 gradi per raggiungere la muffa



apertura e chiudersi) per assicurare il tempo di impiego più lungo del servomotore e della trasmissione.



Il semilavorato che si alimenta e preformare il meccanismo di trasferimento dei supporti del riscaldamento: Il riscaldamento d'alimentazione della ruota dentata a stella e del semilavorato del semilavorato



il meccanismo di trasferimento dei supporti è determinato dal tipo sincrono punto del legame della cinghia del servomotore dell'azionamento. Per il riscaldamento rotatorio del semilavorato



il sistema, i supporti di riscaldamento del semilavorato è controllato dal motore variabile di frequenza, semilavorati (il collo del semilavorato è verso l'alto) è 360



di grado il riscaldamento rotatorio ininterrotto, passo del riscaldamento del semilavorato di 38mm, più semilavorati è riscaldato ininterrotto all'interno degli stessi



distanza, che migliora l'efficienza ed il risparmio energetico superiore a 50%. Lo stesso servomotore è utilizzato per funzionare contemporaneamente



su una pista dello scorrevole per la rotazione del posizionamento ad alta velocità fare un passo per semplificare la struttura, che rende la pista fare un passo veloce



e stabile, accorci il tempo di ciclo di produzione e notevolmente migliori l'efficienza di produzione.



Esegua dopo il meccanismo incidenza regolabile riscaldata/: Questo mechanisam è adottato il servomotore per collegare la vite



direttamente, la vite gira un giro, il passo è stato cambiato direttamente da 38mm a 96mm, che assicura ad alta velocità ed accurato



realizzi il trattamento fra il meccanismo due.



la parte dell'incidenza regolabile del ★The adotta la vite super-dura della lega con ricerca e sviluppo completamente indipendenti,



la durezza della superficie 2mm Rockwell può raggiungere più di 68 gradi ed il grado regolare di grado e di usura-resistenza della vite



assolutamente stanno conducendo nell'industria e la durata di servizio di design della vite può raggiungere più di 15 anni.



Sistema di trasferimento del semilavorato con le pinze di presa ed il meccanismo dell'fuori alimentazione della bottiglia: I semilavorati riscaldati inseriscono nel processo di soffiatura in forma



e finito delle bottiglie azionamento espulsione dallo stesso servomotore & dalla cinghia sincrona, per assicurare l'alta velocità e



accurato per questi due moti.



Il meccanismo d'allungamento (giù l'allungamento): i coni retinici d'allungamento sono guidati tutto d'un tratto da un servomotore, che assicura



la sincronia del moto dei coni retinici e lo rende più facile fare l'adeguamento prima di produzione. (Dopo lo scambio del colpo



la muffa, lo rende molto più facile regolare l'altezza di allungamento dei coni retinici, appena deve introdurre i dati sul touch screen, invece di



fare l'adeguamento dal manuale.)



Applicazione del sistema di riscaldamento termostatico



Il sistema di controllo modularizzato è utilizzato nel forno termostatico del riscaldamento dello spazio in bianco della boccetta, cui utilizzi le lampade infrarosse ed il riflettore per



semilavorato di riscaldamento. Dopo la fissazione del valore della temperatura, l'attrezzatura può regolare automaticamente la tensione in uscita secondo



tasso senza essere colpitoe tramite la fluttuazione di tensione ed il mutamento di temperatura ambientale. Allo stesso tempo, inoltre è raffreddata vicino



aria di circolazione controllata dal convertitore di frequenza, che può efficacemente garantire la temperatura e la costante di riscaldamento interne



la temperatura dei forni di riscaldamento e fare la superficie di ogni semilavorato e della sua temperatura interna ha riscaldato uniformemente.



Inoltre, la bottiglia gira 360 gradi nei forni di riscaldamento, di modo che ogni lato del semilavorato può essere riscaldato uniformemente, che



migliora il rendimento della bottiglia saltata e la gamma dell'adattabilità dei semilavorati a pareti spesse.



L'utilizzazione del regolatore di tensione a circuito chiuso pieno nel sistema di riscaldamento del semilavorato:



La temperatura dei forni di riscaldamento è controllata dal regolatore di tensione a circuito chiuso pieno (con risposte) che



sviluppato indipendente dalla società di RiBo. Il regolatore individua e regola la tensione in uscita (valore stabilito) all'esame



una frequenza di 100 volte al secondo (assicuri l'accuratezza della stabilità di tensione di ±0.5V), in modo da raggiungere uniformemente l'effetto di tensione



uscita e risolvere il problema di effetto termico instabile causato dalla fluttuazione di calore dell'elemento riscaldante (lampade) dovuto



fluttuazione di tensione dell'alimentazione elettrica. Inoltre, il sistema di controllo a circuito chiuso interagisce e coopera con l'originale



il sistema costante del controllo della temperatura dei forni di riscaldamento, notevolmente migliorante la fluttuazione di temperatura di riscaldamento ha causato vicino



mutamento di temperatura ambientale. Dall'applicazione della tecnologia di cui sopra nella macchina di salto della bottiglia, il riscaldamento



l'uniformità e la stabilità di ogni semilavorato tendono ad essere completamente coerenti, che infine assicura la stabilità e l'uniformità del



effetto di salto della bottiglia di ogni cavità. Questa unità a circuito chiuso più ulteriormente ha migliorato la prestazione globale del salto della bottiglia



attrezzatura.



La macchina è fornita della rilevazione della temperatura del semilavorato all'estremità di ultimo forno di riscaldamento, se la temperatura del semilavorato



non raggiunge la temperatura di salto, i semilavorati che entrano in processo di soffiatura in forma ma nessun salto, conservante l'aria.



III. prestazione e vantaggi



l'interfaccia uomo-macchina dei.The è facile da operare. Tutto è automatizzato, compreso adeguamento della temperatura ed il semilavorato



distribuzione.



ii. Il pannello mobile indipendente dell'operazione, rende l'operazione più conveniente e flessibile.



III. Preformi decodificare, il caricamento, bottiglia che tratta ed ordinanti sono tutti azionati automaticamente dal manipolatore di acciaio inossidabile



senza una seconda contaminazione.



il ★It inoltre è fornito di dispositivo di recupero di goccia del semilavorato (il semilavorato caduto è recuperato nel saltatore del semilavorato) e



dispositivo supplementare dell'amplificatore per impedire danno causato battendo il semilavorato quando cadono.



dispositivo di venipunzione. Nella fase del sistema d'alimentazione del semilavorato automatico dell'embrione, ogni canale del semilavorato ha rilevazione fotoelettrica,



controlli l'azione del motore superiore ed il cilindro di separazione, assicura la distribuzione uniforme del semilavorato in ogni embrione



incanali ed abbia la funzione di allarme della scarsità materiale.



v. Il sistema a acqua di refrigerazione di circolazione come pure il fan con il convertitore controllato possono proteggere il collo della bottiglia da



deformazione quando il semilavorato sta riscaldando.



vi. Il radiatore omotermale adotta la riflessione automatica ed il ciclo chiuso che regola il sistema che hanno il potere ha fornito costantemente



nella proporzione, non colpita dalla fluttuazione di tensione. La catena di trasporto è bruscamente lanciata e paratactic, a cui aiuta



realizzi il riscaldamento ed il basso consumo energetico lenti. Di conseguenza, il semilavorato può essere riscaldato uniformemente e facile soffiare.



vii. L'installazione posizionata delle muffe permette di cambiare facilmente le muffe in un'ora, l'operatore soltanto ha bisogno di a



il supporto sulla terra può finire questo lavoro, nessuna necessità di stare sulla struttura della macchina, la sicurezza per la persona è molto più alto.



viii. Tutte le parti critiche che usiamo per le macchine, quali le componenti elettriche e pneumatiche, servomotore, ecc, sono famose



parti bollate importate dal Giappone, da U.S.A. e da Europa, che assicura la stabilità e la lunga vita delle nostre attrezzature.



IX. La valvola di salto ad alta pressione è fornita di dispositivo di conversione in pressione dell'aria bassa, che può assicurare il normale



conversione senza pressione dell'aria bassa. La macchina è fornita di dispositivo ad alta pressione di recupero dell'aria, nel corso della bottiglia



la produzione di salto, l'aria ad alta pressione può essere recoveried ed usata per il pre-colpo dei cilindri.



IV. manutenzione facile



Il servo sistema del regolatore di Omron (regolatore di moto, modulari) è collegato con la macchina via la comunicazione particolare



cavi. L'utente può dirigere tutte le azioni della macchina attraverso il regolatore di moto. Una volta che la macchina ha un errore,



l'interfaccia uomo-macchina fornirà i segnali d'allarme ed il rapporto di diagnosi dei guasti all'operatore, l'operatore può rapidamente trovare



causa dell'errore ed effettuare un analisi guasti di appena possibile attraverso l'esposizione dell'errore.



Il ★ se la bottiglia è bloccata/pieno nel trasportatore dell'aria, la funzione dei semilavorati d'alimentazione di arresto automatico può essere messo nel programma



con rilevazione fotoelettrica.



★ se la macchina dopo imballatrice (quali la macchina di rifornimento, la macchina labling, il ect) smette di essere in corsa per il molto tempo, il riscaldamento



la lampada può essere messa con la funzione automaticamente di riduzione della temperatura, consumo di elettricità di risparmio ed evitare l'eccessivo



calore nei forni di riscaldamento del semilavorato e nei supporti del semilavorato. (La temperatura di riscaldamento può essere regolato sul touch screen)



la parte di transizione del ★The fra l'ultimo forno del riscaldamento del semilavorato ed il sistema dell'incidenza regolabile è fornita di fotoelettrico



dispositivo di protezione e di rilevazione. Quando il trasferimento del semilavorato non è sul posto, la macchina di salto della bottiglia si fermerà automaticamente,



efficacemente proteggere le componenti del sistema dell'incidenza regolabile.



le parti fondamentali del ★The della macchina sono fornite della lubrificazione automatica centralizzata.



V. Safety



Le parti ricambiare della macchina di salto della bottiglia sono fornite dei dispositivi di protezione e dei segnali di pericolo.



i. La sicurezza degli operatori



La macchina è completamente inclusa con la porta affidabile perfetta della sicurezza ed inoltre è fornita di piatto antiscorrimento di alluminio sul principale



superficie, che può assicurare la sicurezza degli operatori al più grande grado.



ii. La sicurezza della macchina



La tecnica di rilevazione dei punti multipli è adottata per assicurare il funzionamento sicuro del sistema di posizionamento, il sistema di bloccaggio



ed il sistema d'allungamento al più grande grado.
