Lo SpA controlla 20 litri la macchina di salto che 4000BPH~3200BPH dell'ANIMALE DOMESTICO ha prodotto

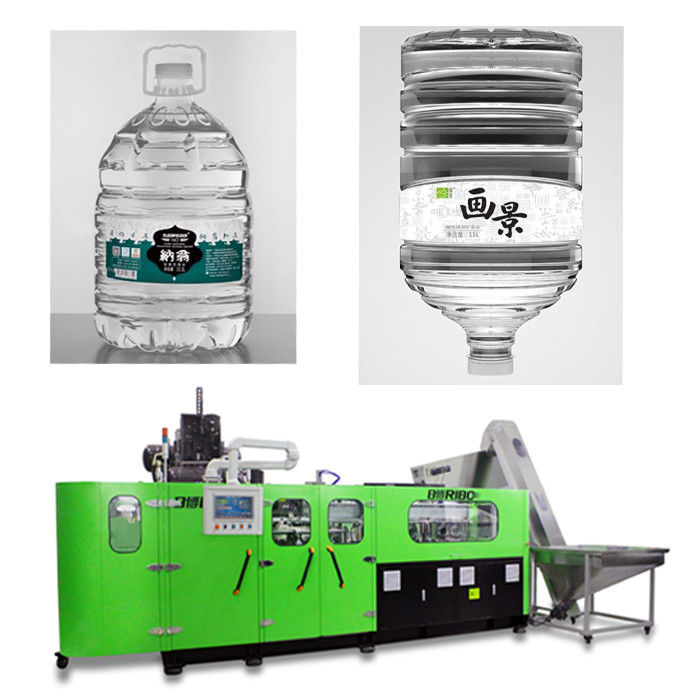

Macchina di salto della bottiglia di plastica automatica piena dell'animale domestico 10L~20L 20 litri di macchina di salto dell'ANIMALE DOMESTICO

Introduzione della macchina di serie della R

I. Summary

La macchina elettrica piena lineare dello stampaggio mediante soffiatura della bottiglia dell'ANIMALE DOMESTICO di serie della R è un ventilatore automatico ad alta velocità dell'ANIMALE DOMESTICO progettato attualmente e sviluppato con la tecnologia di salto della bottiglia più avanzata, i vantaggi di cui possono essere descritti come cassaforte scopo ed ambientale veloce, stabile, semplice, generale. È pricipalmente applicabile in contenitori dell'ANIMALE DOMESTICO dello stampaggio mediante soffiatura per l'acqua, la bevanda, il succo, ecc. La macchina rende abbondantemente con alta efficienza. La capacità di ogni cavità è stata aumentata a 1000~800bph quando la dimensione della bottiglia è uguale a o di meno che 10L rispettivamente, che può soddisfare le richieste di qualità superiore del cliente. Fornito del sistema automatico di caricamento del semilavorato, la macchina funziona completamente automaticamente con la prestazione costante e l'alta velocità, senza interferenza di tutto l'operatore durante gli interi processi. Di conseguenza, la probabilità di contaminazione può essere ridotta manifesto, che assicura la qualità dei prodotti.

II. sviluppo tecnologico

Applicazione di servo sistema dello SpA:

Il sistema adottato del regolatore di moto di Omron (tipo del modulo di integrazione), facendo uso del sistema del PTO (servo modulo di posizionamento) per il posizionamento ad alta velocità, sensori di prossimità cerca la posizione orbitale dell'obiettivo, inviante i segnali ad alta velocità al servo sistema. La posizione della pista è individuata online dal codificatore rotatorio di alta precisione incorporato il servomotore, rispedente ad informazioni al sistema di controllo, per concludere, il posizionamento ad alta velocità è effettuata posizionando il modulo.

Applicazione del servomotore

Il meccanismo del movimento della muffa: Ha adottato il servomotore per collegare la trasmissione, sistema di trasmissione sincrono è adottato per compiere ricambiare su e giù moto dei due meccanismi della cerniera da entrambi i lati della muffa trasportata da due coni retinici del legame rispettivamente. In questo modo, la muffa due che tiene i piatti nel movimento medio in modo opposto o a vicenda, che è conosciuto generalmente come l'apertura e chiusura della muffa. La ruota di trasporto guidata dal servomotore fa continuamente i giri in senso orario, riducendo l'impatto di potere e l'uso, fa la muffa che preme uniformemente più. Ogni giro conduce ad un ciclo completo della muffa che tiene il movimento dei piatti------aperto e vicino. Inoltre il meccanismo di bloccaggio sovralimentato aria ad alta pressione della muffa si applica che lucida l'impatto fra i piatti della muffa e efficacemente protegge le muffe. Inoltre, contribuisce a ridurre la visibilità di separazione delle linee sulle bottiglie finite. Il servo meccanismo con comando a motore del movimento della muffa è progettato e creato sopra l'analisi di simulazione d'organizzazione rigida, che assicura che le serie dei moti della muffa siano semplici, accurate, coerenti e veloci, rendente a tempo di ciclo 0.2~0.4 secondi.

Il semilavorato che si alimenta e preformare il meccanismo di trasferimento dei supporti del riscaldamento: I supporti d'alimentazione del riscaldamento della ruota dentata a stella e del semilavorato del semilavorato meccanismo di trasferimento sono guidati dal tipo sincrono punto del legame della cinghia del servomotore dell'azionamento. Per il sistema di riscaldamento rotatorio del semilavorato, i supporti di riscaldamento del semilavorato è controllato dal motore variabile di frequenza, i semilavorati (il collo del semilavorato è verso l'alto) sono ininterrotto un riscaldamento rotatorio da 360 gradi, passo del riscaldamento del semilavorato di 63mm, più semilavorati ininterrotto sono riscaldati all'interno della stessa distanza, che migliora l'efficienza ed il risparmio energetico superiore a 40%. Lo stesso servomotore è utilizzato per funzionare contemporaneamente su una pista dello scorrevole per la rotazione del posizionamento ad alta velocità fare un passo per semplificare la struttura, che rende la pista fare un passo veloce e stabile, accorcia il tempo di ciclo di produzione e notevolmente per migliorare l'efficienza di produzione.

Meccanismo dell'incidenza regolabile: Questo mechanisam è adottato il servomotore per collegare direttamente la vite, la vite gira un giro, il passo è stato cambiato direttamente da 63.5mm a 250mm, si assicura che ad alta velocità ed accurato realizzi il trattamento fra il meccanismo due.

Sistema di trasferimento del semilavorato con le pinze di presa ed il meccanismo dell'fuori alimentazione della bottiglia: I semilavorati riscaldati inseriscono nel processo di soffiatura in forma e finito delle bottiglie azionamento espulsione dallo stesso servomotore & dalla cinghia sincrona, assicura l'ad alta velocità ed accurato per questi due moti.

Il meccanismo d'allungamento (giù l'allungamento): i coni retinici d'allungamento sono guidati tutto d'un tratto da un servomotore, che assicura la sincronia del moto dei coni retinici e la rende più facile fare l'adeguamento prima di produzione. (Dopo lo scambio del processo di soffiatura in forma, lo rende molto più facile regolare l'altezza di allungamento dei coni retinici, appena devono introdurre i dati sul touch screen, invece di fare l'adeguamento dal manuale.)

Applicazione del sistema di riscaldamento termostatico

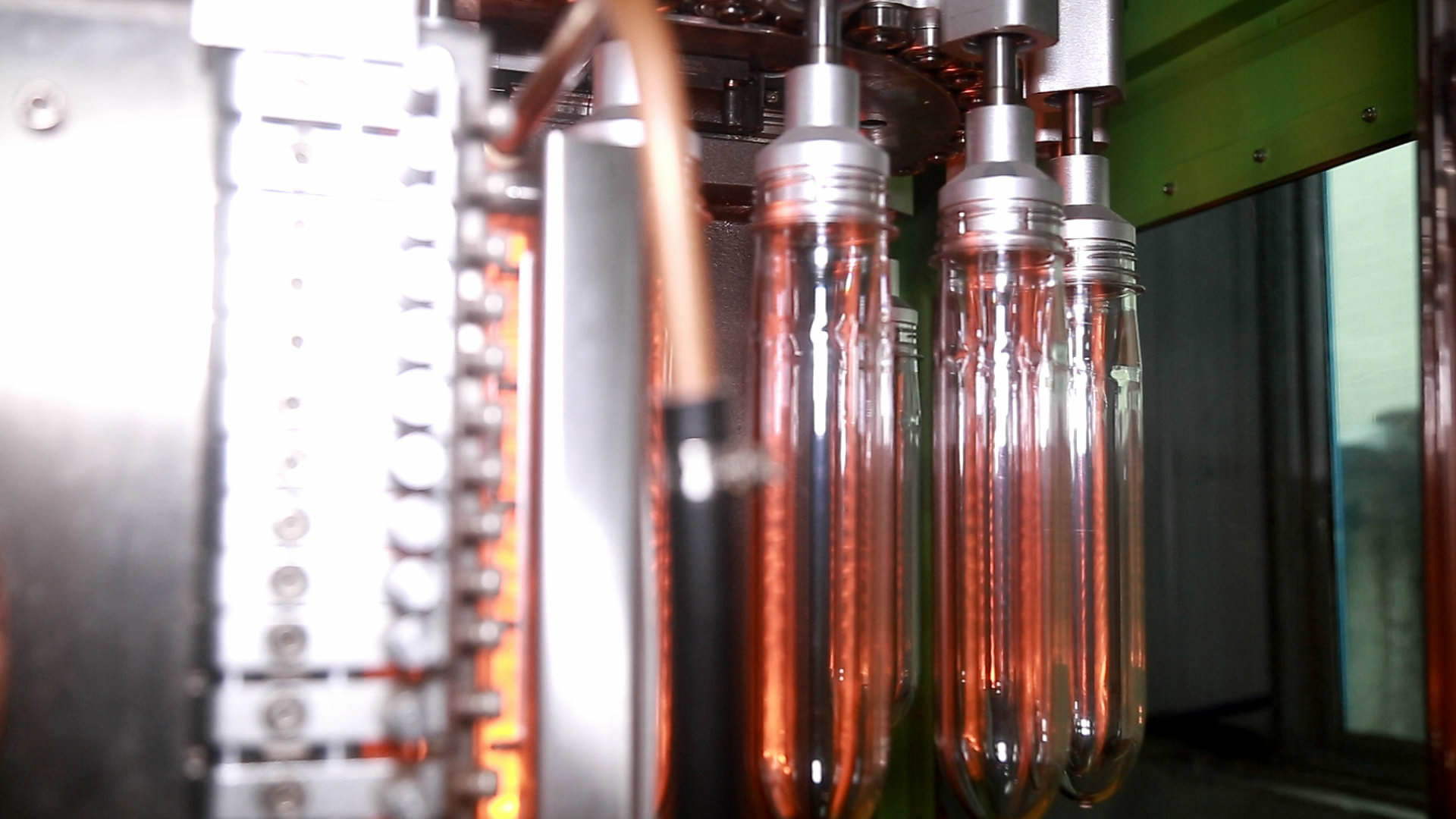

Il sistema di controllo modularizzato è utilizzato nel forno termostatico del riscaldamento dello spazio in bianco della boccetta, che utilizzano le lampade infrarosse ed il riflettore per il semilavorato di riscaldamento. Dopo la fissazione del valore della temperatura, l'attrezzatura può regolare automaticamente la tensione in uscita secondo il tasso senza essere colpitoe tramite la fluttuazione di tensione ed il mutamento di temperatura ambientale. Allo stesso tempo, inoltre è raffreddata facendo circolare l'aria controllata dal convertitore di frequenza, che può efficacemente garantire la temperatura di riscaldamento interna e la temperatura costante dei forni di riscaldamento e fare la superficie di ogni semilavorato e la sua temperatura interna ha riscaldato uniformemente. Inoltre, la bottiglia gira 360 gradi nei forni di riscaldamento, di modo che ogni lato del semilavorato può essere riscaldato uniformemente, che migliora il rendimento della bottiglia saltata e la gamma dell'adattabilità dei semilavorati a pareti spesse.

L'utilizzazione del regolatore di tensione a circuito chiuso pieno nel sistema di riscaldamento del semilavorato:

La temperatura dei forni di riscaldamento è controllata dal regolatore di tensione a circuito chiuso pieno (con risposte) che si è sviluppato indipendente dalla società di RiBo. Il regolatore individua e regola la tensione in uscita (valore di insieme) al tasso di campionatura di 100 volte al secondo, in modo da raggiungere uniformemente l'effetto dell'uscita di tensione e risolvere il problema di effetto termico instabile causato dalla fluttuazione del calore dell'elemento riscaldante (lampade) dovuto la fluttuazione di tensione dell'alimentazione elettrica. Inoltre, il sistema di controllo a circuito chiuso interagisce e coopera con il sistema costante del controllo della temperatura dei forni originali del riscaldamento, notevolmente migliorante la fluttuazione di temperatura di riscaldamento causata tramite il mutamento di temperatura ambientale. Dall'applicazione della tecnologia di cui sopra nella macchina di salto della bottiglia, l'uniformità e la stabilità di riscaldamento di ogni semilavorato tendono ad essere completamente coerenti, che infine assicura la stabilità e l'uniformità dell'effetto di salto della bottiglia di ogni cavità. Questa unità a circuito chiuso più ulteriormente ha migliorato la prestazione globale dell'attrezzatura di salto della bottiglia.

La macchina è fornita della rilevazione della temperatura del semilavorato all'estremità di ultimo forno di riscaldamento, se la temperatura del semilavorato non raggiunge la temperatura di salto, i semilavorati che entrano in processo di soffiatura in forma ma nessun salto, conservante l'aria.

Parametro tecnico
